Vous venez d’acheter une valise de diagnostic auto OBD2 et vous vous demandez où la brancher exactement sur votre véhicule ? Rassurez-vous, la prise OBD2 est présente sur toutes les voitures récentes, mais son emplacement peut légèrement varier selon la marque et le modèle. Voici un guide simple pour la trouver rapidement et réaliser votre premier diagnostic sans erreur.

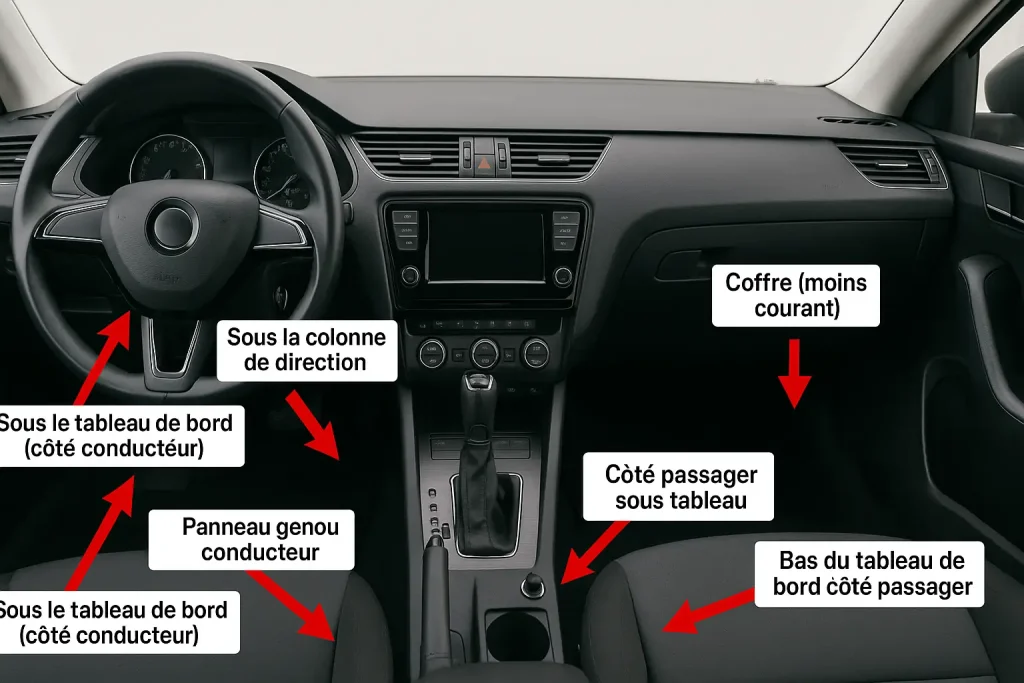

Où se trouve la prise OBD2 sur votre voiture ?
L’emplacement de la prise OBD2 varie, mais elle se trouve toujours dans l’habitacle, à moins d’un mètre du volant.
Voici les zones les plus courantes :
| Zone | Description | Exemple |
|---|---|---|
| Sous le volant | Derrière une trappe ou un cache plastique | Très fréquent sur Peugeot, Renault, Citroën |
| Près du levier de vitesse | Dans la console centrale, sous un cache | Volkswagen, Audi |
| Côté passager | Sous la boîte à gants ou au pied du tableau de bord | Toyota, Nissan |
| Dans le repose-pied conducteur | Derrière un petit cache à gauche | BMW, Mercedes |
💡 Astuce : si vous ne la trouvez pas, consultez le manuel du véhicule ou cherchez une prise de 16 broches (2 rangées de 8 connecteurs).
Qu’est-ce qu’une prise OBD2 ?
La prise OBD2 (On-Board Diagnostics) est un connecteur standard qui permet à une valise de diagnostic de communiquer avec le calculateur électronique du véhicule.
Grâce à cette prise, vous pouvez :
- Lire et effacer les codes défauts moteur,
- Contrôler les paramètres en temps réel (température, tension, régime moteur…),
- Identifier l’origine d’un voyant allumé sur le tableau de bord.
👉 Si vous cherchez une solution fiable et simple à utiliser, découvrez notre valise de diagnostic auto OBD2 WiFi, compatible avec Android, iOS et PC.
Comment brancher votre valise de diagnostic ?
- Éteignez le moteur et mettez le contact sur “accessoire”.
- Localisez la prise OBD2 (souvent de forme trapézoïdale).
- Branchez la valise ou l’adaptateur OBD2 WiFi/Bluetooth.
- Lancez votre application ou logiciel sur smartphone ou PC.
- Laissez la valise se connecter automatiquement au véhicule.
Une fois la connexion établie, vous pouvez lire les codes défauts, effacer les erreurs et consulter les données en temps réel.
Exemple de connexion avec une valise WiFi
Avec une valise OBD2 WiFi, le branchement est très simple :
- Connectez la valise à la prise OBD2.
- Rejoignez le réseau WiFi généré par la valise.
- Ouvrez votre application de diagnostic (Torque, Car Scanner, OBD Auto Doctor, etc.).
- Commencez le diagnostic immédiatement.
👉 Notre modèle recommandé : valise de diagnostic auto OBD2 WiFi universelle.
Peut-on brancher la valise contact allumé ?
Oui, dans la plupart des cas, la valise doit être branchée contact mis mais moteur éteint, sauf si l’application demande une mesure moteur en marche (température, pollution, etc.).
Il est donc conseillé de :
- Toujours lire les instructions du fabricant,
- Éviter de débrancher la valise pendant une session active,
- Ne jamais laisser la valise connectée en permanence.
En résumé
| Étape | Action |
|---|---|
| 1️⃣ | Repérez la prise OBD2 (souvent sous le volant) |
| 2️⃣ | Branchez la valise ou le module WiFi/Bluetooth |
| 3️⃣ | Mettez le contact sans démarrer le moteur |
| 4️⃣ | Lancez l’application de diagnostic |
| 5️⃣ | Analysez et effacez les codes d’erreurs |
