Comment tester un capteur de position vilebrequin / arbre à cames ? (Guide complet)

Le capteur de position vilebrequin (CKP) et le capteur d’arbre à cames (CMP) sont deux capteurs clés pour le démarrage et le fonctionnement du moteur. Une simple défaillance peut provoquer des calages, des démarrages impossibles, des ratés moteur ou encore un mode dégradé.

Dans ce guide, on voit ensemble comment tester un capteur de vilebrequin et d’arbre à cames étape par étape : avec une valise OBD, un multimètre, et quelques contrôles simples accessibles à la plupart des bricoleurs.

Symptômes d’un capteur vilebrequin / arbre à cames défaillant

Certains symptômes reviennent souvent en cas de capteur CKP ou CMP défaillant :

• Démarrage difficile ou impossible (surtout à chaud)
• Coupures moteur en roulant ou au ralenti
• Trous à l’accélération, moteur qui broute
• Ralenti instable ou qui oscille
• Compte-tours qui fait n’importe quoi
• Voyant moteur allumé (MIL) et codes défauts enregistrés

1. Tester le capteur avec une valise OBD2 (la méthode la plus simple)

1.1 Brancher la valise sur la prise OBD2

Commence par connecter ta valise à la prise OBD2 de la voiture (généralement sous le volant ou près de la console centrale). Coupe puis remets le contact si nécessaire, puis lance la lecture des défauts moteur.

1.2 Codes défauts fréquents liés au vilebrequin / arbre à cames

Voici quelques codes souvent rencontrés lorsque ces capteurs posent problème :

• P0335 : capteur A de vilebrequin – signal manquant ou incorrect
• P0340 : capteur d’arbre à cames – circuit défaillant
• P0016 : incohérence vilebrequin / arbre à cames (correlation banc 1, capteur A)
• P0017 : incohérence vilebrequin / arbre à cames (autre banc ou autre capteur)

Les codes P0016 et P0017 ne pointent pas seulement le capteur : ils peuvent aussi indiquer un problème de calage distribution (courroie ou chaîne détendue, déphasage, pignon décalé).

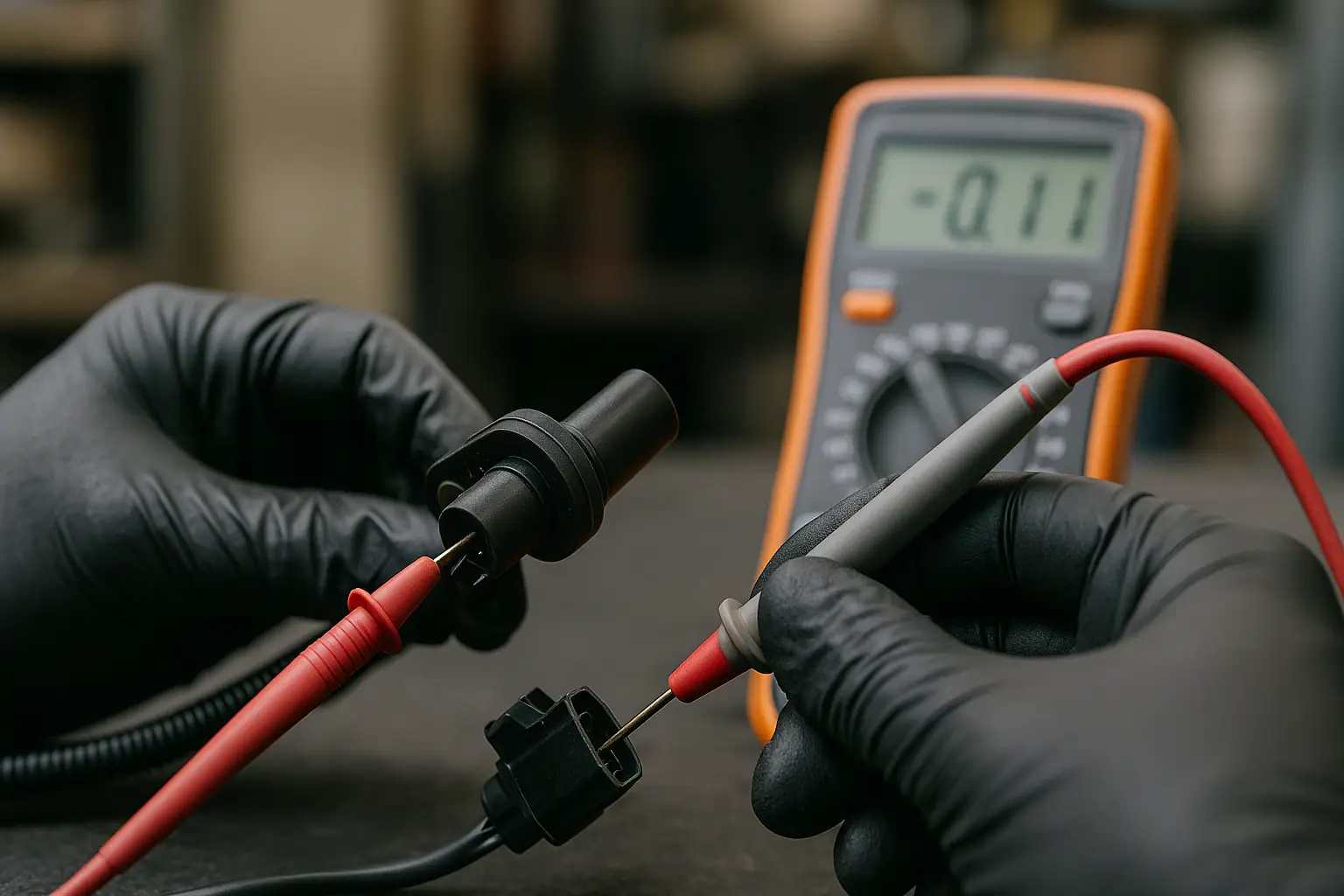

2. Tester le capteur avec un multimètre

Si tu as un multimètre, tu peux déjà éliminer une bonne partie des pannes. La procédure dépend du type de capteur : inductif (2 fils) ou Hall (3 fils).

2.1 Cas du capteur inductif (2 fils)

Le capteur inductif est simplement une bobine qui génère une tension quand la roue dentée passe devant.

1. Débranche la prise du capteur moteur éteint.
2. Met le multimètre en mode ohmmètre (Ω).
3. Mesure la résistance entre les deux broches du capteur.

Valeurs typiques (à vérifier dans la doc constructeur) :

• En général entre 500 Ω et 1500 Ω.

Interprétation rapide :

• 0 Ω → court-circuit interne (capteur HS)
• ∞ / OL → bobinage coupé (capteur HS)
• Valeur très différente des préconisations → capteur fatigué ou inadapté

2.2 Cas du capteur Hall (3 fils)

Le capteur Hall est alimenté (en 5 V ou 12 V) et renvoie un signal carré. On retrouve en général :

• 1 fil d’alimentation (+5 V ou +12 V)
• 1 masse
• 1 fil de signal

Procédure simplifiée :

1. Contact mis, vérifie la présence du +5 V / +12 V entre masse et fil d’alim.
2. Place ensuite le multimètre en mode voltmètre DC.
3. Mesure la tension sur le fil de signal pendant que quelqu’un lance le démarreur.

Tu dois observer une tension qui oscille entre 0 V et 5 V (ou 0–12 V) selon le système. Si le signal reste fixe ou ne varie pas du tout, le capteur ou le faisceau peut être en cause.

3. Vérifier le signal en temps réel (oscilloscope ou valise pro)

Pour un diagnostic plus pointu, l’idéal est d’observer le signal des capteurs en temps réel, soit avec un oscilloscope 2 voies, soit avec une valise de diagnostic avancée.

Ce que tu peux contrôler :

• La régularité du signal du capteur de vilebrequin
• La présence du repère du capteur d’arbre à cames
• Le déphasage entre les deux signaux (cohérence distribution)

Si tu veux aller plus loin dans ce type de diagnostic, une valise évoluée comme la valise IP616 de MaValiseDiagnostic te permet d’analyser les paramètres moteur en direct et d’enregistrer les valeurs.

4. Contrôles physiques à ne pas oublier

Un grand nombre de pannes ne viennent pas du capteur lui-même, mais de l’environnement :

• Faisceau : fils coupés, isolant cramé, frottements, câble pincé.
• Connecteur : oxydation, traces d’huile, broches tordues.
• Distance capteur / cible : jeu trop important, capteur mal fixé.
• Roue dentée / roue phonique : dent cassée, déformation, limaille collée.
• Présence d’huile dans le capteur ou le connecteur (surtout sur certains CMP).

5. Capteur HS ou distribution décalée : comment faire la différence ?

Quand le moteur signale un défaut de corrélation entre vilebrequin et arbre à cames, il faut trier entre un capteur HS et une distribution mal calée.

Conclusion : tester un capteur vilebrequin / arbre à cames, accessible même sans être pro

Avec une valise OBD2, un multimètre et quelques contrôles visuels, tu peux déjà poser un diagnostic solide sur le capteur de vilebrequin (CKP) ou d’arbre à cames (CMP) :

• Lecture des codes défauts pour orienter la recherche.
• Mesure de la résistance d’un capteur inductif ou du signal d’un capteur Hall.
• Contrôle du faisceau, de la connexion et de la roue phonique.
• Vérification éventuelle du calage distribution si les signaux sont décalés.
