Sur une boîte automatique, la pression hydraulique est essentielle : elle commande les embrayages, les convertisseurs, les passages de rapports et la lubrification. Une baisse ou une fluctuation anormale de pression peut entraîner des a-coups, patinages, mauvais engagements, ou même une casse boîte. Dans cet article, on voit comment contrôler cette pression via les PIDs OBD2, avec une valise multimarque fiable.
Pour des mesures précises, l’idéal est d’utiliser une valise avancée comme notre modèle professionnel : 👉 Valise diagnostic IP616 PRO
Qu’est-ce que la pression hydraulique dans une boîte automatique ?
La boîte auto utilise une pompe interne pour générer la pression hydraulique nécessaire au fonctionnement :
- actionnement des embrayages internes (C1, C2, C3…)
- convertisseur de couple
- gestion des électrovannes
- lubrification interne des trains épicycloïdaux
Les calculateurs de boîte (TCU/TCM) surveillent en permanence la pression via un capteur dédié : Transmission Fluid Pressure Sensor (TFPS).

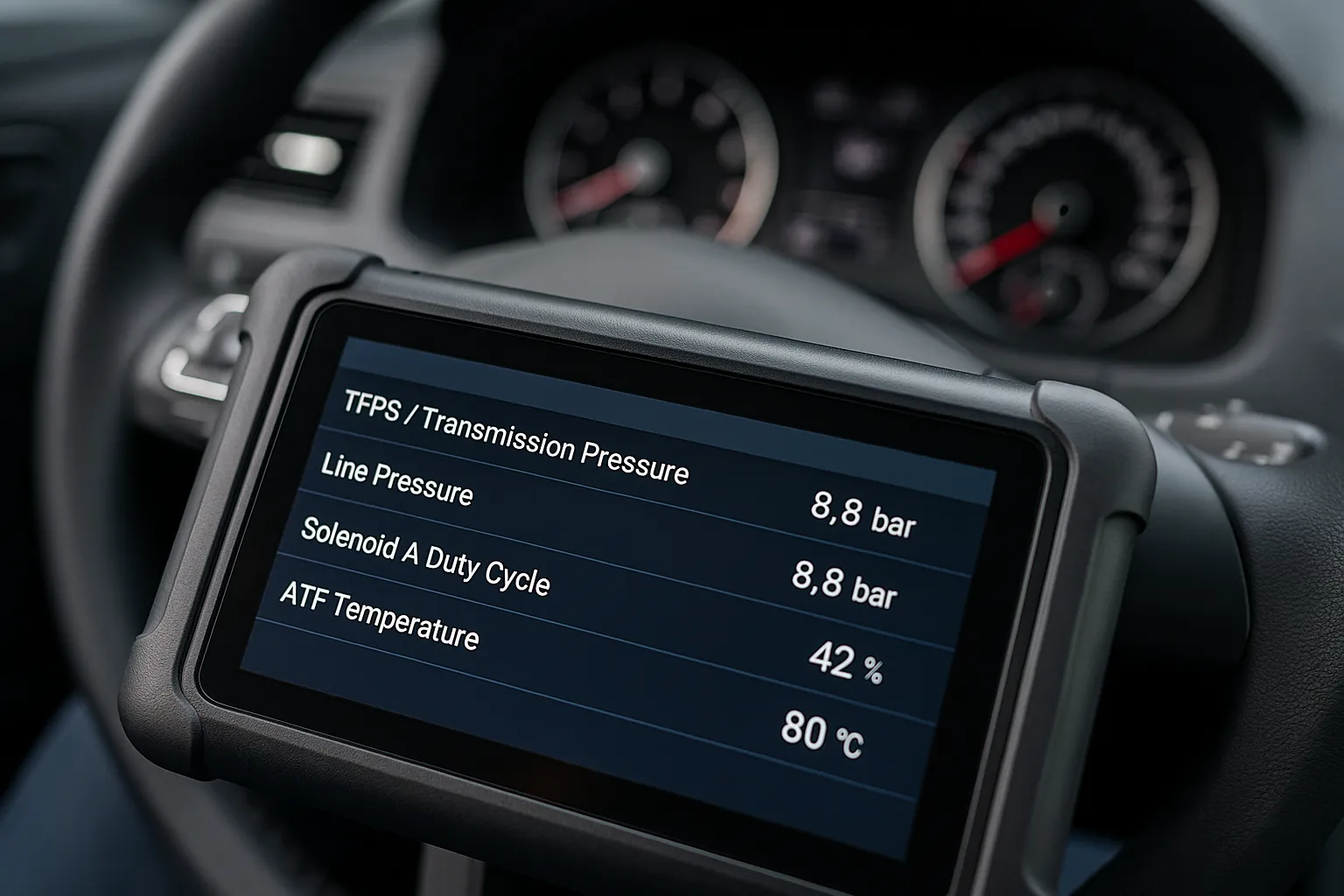

Quels PIDs utiliser pour contrôler la pression hydraulique ?
Les constructeurs utilisent différents PIDs, mais les plus courants sont :
| PID / Nom | Description | Valeurs typiques |
|---|---|---|
| TFPS / Transmission Pressure | Pression hydraulique mesurée en live | 5 à 20 bars selon charge |
| Line Pressure | Pression de ligne générale de boîte | 5 à 16 bars |
| Solenoid A/B/C Duty Cycle | Commande des électrovannes de régulation | 30–90 % |
Ces valeurs peuvent varier selon les boîtes (ZF6HP, Aisin, DSG, 7G-Tronic, EAT6…).
Comment lire la pression hydraulique ? (procédure complète)
1. Brancher la valise OBD2
- Contact ON ou moteur tournant selon préconisations.
- Utilisez une valise prenant en charge la transmission (Transmission ou Gearbox).
Si vous ne savez pas où est la prise OBD2 : 👉 Guide localisation prise OBD2
2. Accéder au calculateur de boîte
- Menu : Transmission / TCU / TCM
- Rubrique : Data Stream / Live Data
3. Sélectionner les PIDs utiles
- TFPS / Line Pressure
- Duty cycle des solénoïdes
- Température d’huile ATF (critique !)
4. Faire les tests en condition réelle
Mesurez la pression dans ces situations :
- P au ralenti → 3 à 7 bars
- D au ralenti → 5 à 9 bars
- Accélération modérée → 10 à 14 bars
- Accélération forte → 14 à 20 bars
Comparez toujours avec la température ATF (huile froide = pression légèrement plus haute).
Interpréter les valeurs : tableau des anomalies courantes
| Symptôme | Cause possible | PID à vérifier |
|---|---|---|
| Pression trop basse | Pompe usée, électrovanne défectueuse, fuite interne | TFPS / Line Pressure |
| Pression trop élevée | Électrovanne bloquée, TCM en mode sécurité | Duty Cycle |
| Chocs ou à-coups | Solénoïde de régulation fatigué | Solenoid A/B/C |
| Patinage des rapports | Pression insuffisante sur embrayages internes | TFPS |
Quand faut-il s’inquiéter ?
Vous devez contrôler rapidement si :
- la pression descend sous 4 bars en D au ralenti
- la pression dépasse 18 bars en conduite normale
- le duty cycle reste bloqué haut (> 90 %)
- la boîte génère des codes P07xx
Liste des codes liés à la pression hydraulique : 👉 Guide des codes OBD
Quel outil choisir pour mesurer correctement la pression ?
Les petits scanners Bluetooth affichent rarement les PIDs constructeurs. Pour lire la pression hydraulique, il faut :
- une valise OBD2 multimarque évoluée
- accès DataStream complet
- compatibilité TCM/boîte auto
👉 Voir la valise recommandée pour la boîte auto (IP616 PRO)
Conclusion
Vérifier la pression hydraulique d’une boîte automatique via les PIDs est une méthode fiable, rapide et très utile pour anticiper les pannes. Avec un outil adapté, vous pouvez diagnostiquer :
- une pompe fatiguée
- des solénoïdes défaillants
- des passages de rapports irréguliers
- un patinage ou un mode dégradé
